Wann ist ein Stromkreis geschlossen?

Zeichne einen Stromkreis!

Der elektrische Stromkreis

Wenn der elektrische Strom von der Batterie durch die Leitung zur Glühbirne und wieder zurück zur Batterie fließen kann, ist der Stromkreis geschlossen.

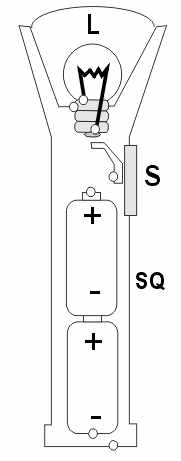

Wofür sind Schalter da ?

Zeichne einen Stromkreis mit Schalter!

Schalter öffnen und schließen den Stromkreis.

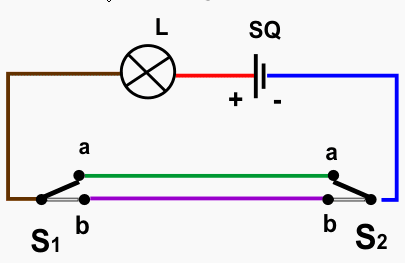

Was ist eine Wechselschaltung?

Zeichne einen Stromkreis mit Wechselschaltung!

Ein Stromkreis mit zwei Schaltern, bei dem es ausreicht, einen Schalter zu betätigen.

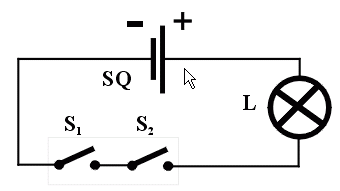

Was ist eine Reihenschaltung ?

Zeichne einen Stromkreis mit Reihenschaltung!

In der Reihenschaltung gibt es nur einen Stromkreis. Wird er an einer beliebigen Stelle unterbrochen, kann kein Strom mehr fließen.

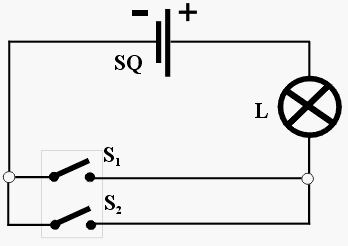

Was ist eine Parallelschaltung ?

Zeichne einen Stromkreis mit Parallelschaltung!

In der Parallelschaltung hat jede Glühlampe einen eigenen Stromkreis. Wird einer unterbrochen, fließt in den anderen der elektrische Strom weiter.

Leiten alle Stoffe den Strom?

Nenne 4 gute Leiter?

Nenne 4 schlechte Leiter?

Es gibt Stoffe die den Strom gut leiten und Stoffe die den Strom schlecht leiten.

Gute Leiter sind: Eisendraht, Kupferdraht, Nagel, Aluminium

Schlechte Leiter sind: Glasstab, Gummiband, Trinkhalm, Holzstab

Beschreibe den Stromkreis des Fahrradlichtes, vorne oder hinten!

Beim Fahrrad dient der Dynamo als Stromquelle. Von dort fließt der Strom über ein Kabel zur Birne, durch die Birne (Glühwendel) und wieder aus der Birne. Über den Fahrradrahmen fließt der Strom wieder zur Stromquelle, dem Dynamo, zurück.

Zeichen den Stromkreis ein!

Die Antwort findet Ihr in eurem Ordner!

Wie funktioniert eine Glühlampe?

Eine Glühlampe ist ein heller Draht durch den Strom fließt. Durch den Strom wird der Draht heiß und fängt an zu glühen. Dadurch das die Drähte gewendelt sind, sie sind geformt wie eine Wendeltreppe, erwärmen sich die Drähte gegenseitig und glühen noch heller, als ohne Wendel.

Benenne die Teile einer Glühlampe!

Was macht die Sicherung?

Die Sicherung unterbricht bei Kurzschluss und Überlastung den Stromkreis. Sie verhindert z.B., dass es zu einem Brand kommt.

Was ist ein Kurzschluss?

Beim Kurzschluss gibt es eine Verbindung von der Stromquelle (+-Pol) zur Stromquelle (--Pol) ohne dass ein Verbraucher (z. B. Lampe) dazwischen liegt.

Dabei fließt der Strom sehr schnell von einem Pol zum anderen.
